Ringkern Wicklung auslegen
Eine Ziel-Windungszahl elektrisch zu bestimmen ist schnell erledigt. Ob sie mechanisch überhaupt in den Kern passt – mit dem gewählten Draht, samt Isolationsabständen und Werkzeugfreiraum – ist die eigentliche Herausforderung. Dieser Beitrag zeigt, worauf es dabei ankommt und wie MagSim die Wicklung live für Sie durchrechnet.
Erst die elektrische Zielgröße, dann die mechanische Prüfung
Der Ausgangspunkt ist meist eine gewünschte Induktivität. Mit dem AL-Wert des gewählten Kerns lässt sich daraus schnell eine Windungszahl bestimmen – siehe Ringkern AL-Wert berechnen: N = √(L / AL). Diese Formel kennt aber weder Drahtdurchmesser noch Fenstergröße. Ob die errechnete Windungszahl mit einem konkreten Draht tatsächlich in den Kern passt, ist eine zweite, unabhängige Prüfung – und genau die behandelt dieser Beitrag.
Die grobe Abschätzung – und warum sie meist zu pessimistisch ist
Der naheliegendste erste Ansatz: Fensterumfang durch Drahtaußendurchmesser teilen, also nur eine einzige Lage entlang der Fensterkante annehmen.
Ngrob ≈ π · 2·Rw / dDraht
Fensterradius Rw = 13 mm, Kupferlackdraht CuL 0,50 mm (Außendurchmesser inkl. Lack 0,545 mm):
Ngrob ≈ π · 26 mm / 0,545 mm ≈ 150 Windungen
Diese Abschätzung unterschätzt die reale Kapazität deutlich, denn sie nutzt nur den Rand des Fensters, nicht dessen gesamte Fläche. Windungen lassen sich – wie beim Stapeln von Kugeln – auch in mehreren, wabenförmig ineinander verschachtelten Lagen radial nach innen packen. Für dasselbe Fenster ermittelt das Sechseckraster-Modell von MagSim in diesem Beispiel 636 tatsächlich mögliche Windungen – gut das Vierfache der groben Abschätzung.
Was den nutzbaren Wickelraum zusätzlich verkleinert
Die reine Fensterfläche ist nur der Ausgangspunkt. In der Praxis bleibt davon weniger übrig, als die nackten Kernmaße vermuten lassen:
- Füllfaktor kwBestimmt, wie eng die nächste Lage radial nachrückt – nicht, wie viele Lücken innerhalb einer Lage bewusst offen bleiben. Wie eng das gelingt, hängt von der Geschicklichkeit bzw. der Wickelmaschine ab, nicht von einem festen Wert.
- WickelhakenDer Wickelhaken führt den Draht durch die Kernöffnung – dafür muss in der Fenstermitte von vornherein ein Bereich freigehalten werden, in den keine Windung hineinragt.
- IsolationsabstandBei mehr als einer Wicklung (M ≥ 2) muss zwischen den Wicklungen ein durchgehender Korridor freibleiben, damit sich die Wickeldrähte verschiedener Wicklungen nicht berühren.
- GehäuseEin optionales Gehäuse kleidet die Kernbohrung von innen aus (Schutz vor der scharfkantigen Kernöffnung) und verkleinert dadurch das nutzbare Fenster zusätzlich.
So übernimmt MagSim das für Sie

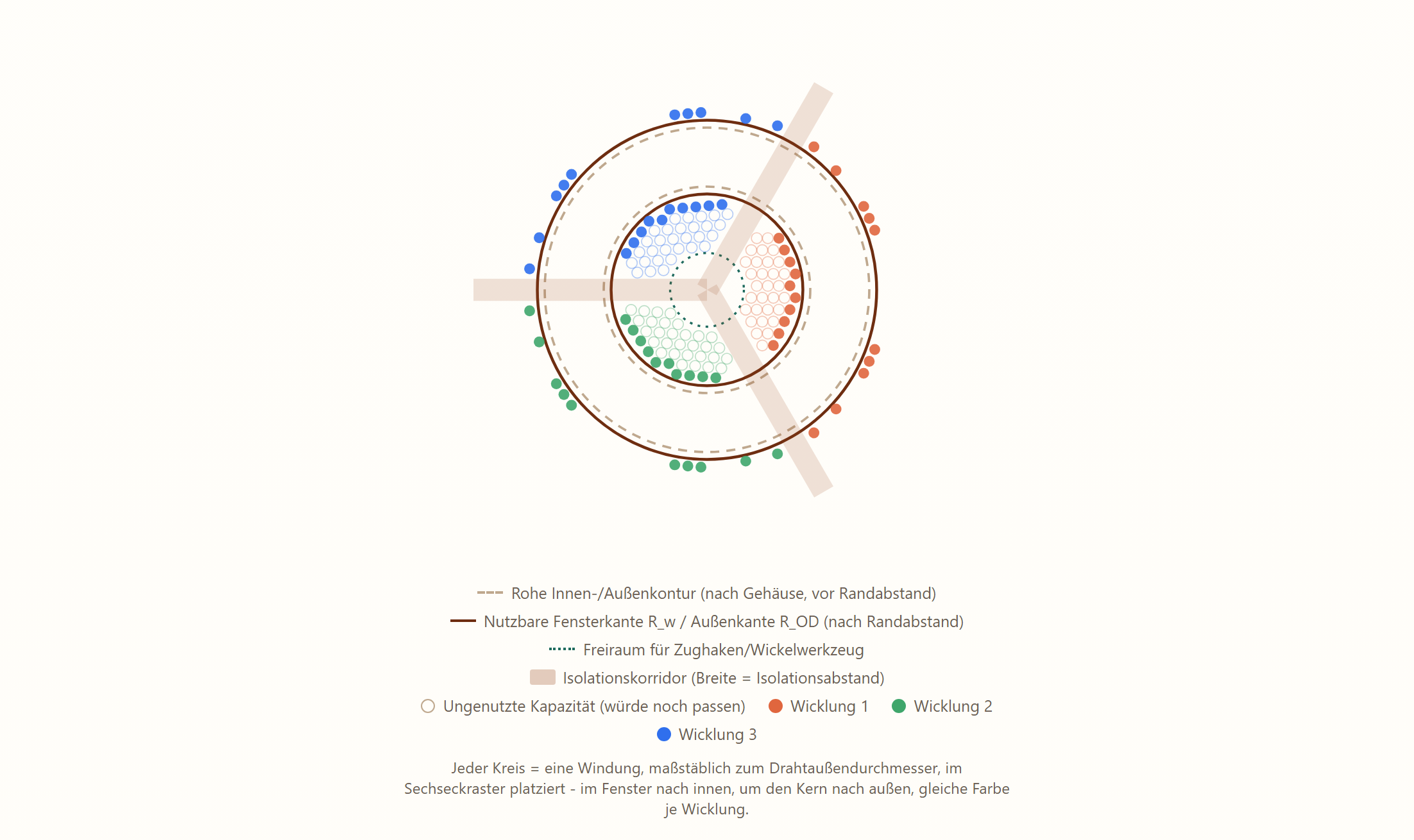

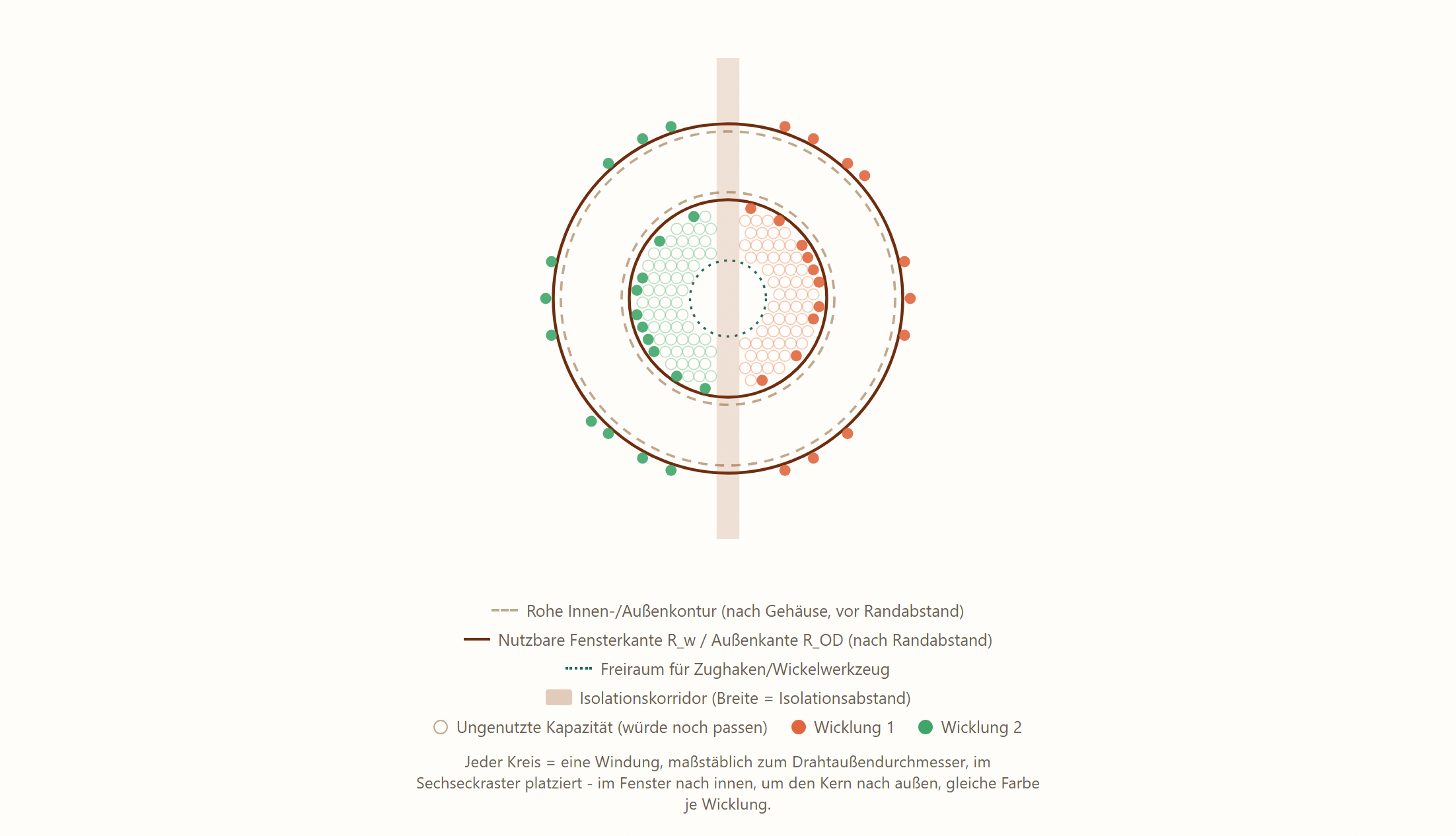

Die beiden folgenden Beispiele verwenden bewusst einen dickeren Draht als im Rechenbeispiel oben – so bleiben einzelne Windungen, der Wickelhaken-Freiraum und der Isolationskorridor gut erkennbar, statt in einem dichten Sechseckmuster unterzugehen.
Live statt Kopfrechnen
Statt Fensterfläche, Drahtdurchmesser und Füllfaktor von Hand zu verrechnen, prüft MagSim im Generator live, ob eine gewünschte Windungszahl mit dem gewählten Draht mechanisch passt – inklusive Ampel-Rückmeldung (passt gut / eng, passt gerade noch / passt nicht), Kennzahlen wie Kupfergewicht und Drahtlänge je Wicklung, und dem oben gezeigten maßstäblichen Wickelschema. Die Drahtwerte selbst kommen aus einer hinterlegten Drahtbibliothek statt aus einem separat nachgeschlagenen Datenblatt. Die Anzahl der Wicklungen (M) lässt sich direkt als 1, 2, 3 oder frei wählbar anklicken.
Diese Funktion ist als Beta gekennzeichnet: aktuell nur für runde Kerne verfügbar, Berechnung und Darstellung können sich noch ändern. Eine elektrische Vollauslegung (Sättigung, AC-Verluste, Spannungsfestigkeit) ist bewusst nicht Teil dieser ersten Stufe.
Wofür mehrere Wicklungen (M) überhaupt gebraucht werden
- M = 1 – Einzelwicklung, z. B. Speicherdrossel oder einfache Filterspule
- M = 2 – Mittelanzapfung für symmetrische Schaltungsstufen
- M = 2, bifilar – Gleichtaktdrossel (Common-Mode-Choke) zur Störunterdrückung auf Signal-/Datenleitungen
- M = 3 – z. B. dreiphasige Gleichtaktdrossel
Bei M ≥ 2 platziert MagSim jede Wicklung in einem eigenen Sektor des Fensters, getrennt durch den oben beschriebenen Isolationskorridor – im Schema an der unterschiedlichen Farbe je Wicklung erkennbar.
Zur Drahtwahl
Die in MagSim hinterlegte Drahtfamilie „Kupferlackdraht“ orientiert sich an gängigen Abmessungstabellen nach der Normreihe IEC 60317. Eigene, kundenspezifische Drahtwerte lassen sich zusätzlich frei eintragen, falls ein konkretes Datenblatt von den hinterlegten Richtwerten abweicht.
Eigenen bewickelten Ringkern jetzt auslegen (Beta)
Kerngeometrie und Draht wählen – MagSim prüft live, ob die gewünschte Windungszahl mechanisch passt, und zeigt Kupfergewicht, Drahtlänge und Wickelschema direkt dazu an.
Kostenlos registrierenHäufige Fragen
Wie viele Windungen passen auf einen Ringkern?
Es gibt keine feste Zahl – sie hängt von der Fensterfläche des Kerns, dem Drahtaußendurchmesser (inklusive Isolation), dem Füllfaktor kw sowie dem Platz für Wickelhaken und Randabstände ab. MagSim berechnet die tatsächlich passende Windungszahl live aus diesen Werten, statt sie grob zu schätzen.
Was bedeutet der Füllfaktor kw beim Wickeln?
kw beschreibt nicht, wie viele Lücken innerhalb einer Lage bewusst freigelassen werden, sondern wie eng die jeweils nächste Lage radial nachrückt. Wie eng das in der Praxis gelingt, hängt stark vom Wickler bzw. der Wickelmaschine ab, nicht von einem pauschalen Wert.
Ist die Wicklungsfunktion in MagSim schon vollständig nutzbar?
Die mechanische Auslegung (passt eine Windungszahl mit einem gewählten Draht ins Fenster) ist produktiv nutzbar, aber als Beta gekennzeichnet: aktuell nur für runde Kerne, ohne elektrische Vollauslegung wie Sättigung oder AC-Verluste. Berechnung und Darstellung werden auf Basis von Rückmeldungen weiterentwickelt.
